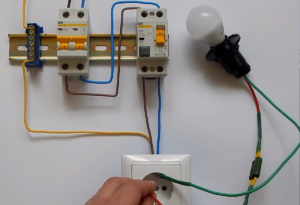

Проверка работоспособности устройства защитного отключения (УЗО)

Проверка работоспособности УЗО выполняется с учетом всех требований и стандартов ГОСТ, а также правил устройства электроустановок. В ходе проверки составляется акт, на основании которого можно оценить полную функциональность устройства, а также обнаружить моменты неисправности и принять меры для их устранения. Это способствует стабильной работе всех подключенных к электросетям приборов, обеспечивает безопасность всего персонала и людей, повышает надёжность и стабильность работы электросети и приборов.

Разновидности УЗО и их контролируемые величины

Существует несколько типов УЗО в зависимости от их технических характеристик и условий функционирования, каждый из которых реагирует по-своему на нештатные ситуации и способствует отключению сети.

Существуют следующие защитные устройства для отключения:

1. АС. Такой тип УЗО реагирует на медленно ползущие вверх переменно-дифференциальные токи.
2. А реагирует на пульсирующие возрастающие или возрастающепеременные дифференциальные токи.
3. В реагирует на постоянные и переменные, а также на выпрямлённые токи.
4. S способствует отключению c небольшой задержкой по времени, для того чтобы исключить ложные срабатывания.
5. G идентичен своему собрату S, но задержка по времени минимальна.

Чтобы знать точное время отключения УЗО в зависимости от типа, необходимо внимательно изучить ГОСТ № Р МЭК 60755-2012. В его таблицах прописаны время отключений и типы УЗО.

Причины, по которым УЗО могут сработать:

• попадание воды в корпус;
• проблемы с током;
• утечки тока;
• нарушение правил эксплуатации.

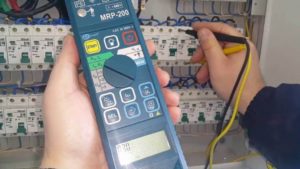

Способы проверки УЗО

В зависимости от условий функционирования и типа УЗО, существует несколько методов проверки работоспособности системы.

Методы проверки:

1. Сопротивление необходимо отсоединить. Затем соединить всё с открытой частью и фазным проводником, то есть части, где происходит номинальная нагрузка. С помощью специального резистора постепенно уменьшать сопротивление и увеличивать фактический ток. После срабатывания УЗО фиксируется значение, а также все параметры, которые выходят за пределы норм и стандартов. Помните, что если вы проверяете УЗО в системе IT, тогда необходимо предусмотреть заземление.
2. К фазе и нулю рабочего проводника присоединяется сопротивление со стороны питания, а также подключается второй вывод со стороны нагружаемой части. Сопротивление уменьшается, ток увеличивается и отключается нагрузка. Засекается время отключения УЗО и регистрируются все токи, на которых оно срабатывает. Метод применяется только для проверки систем ТТ, TN-S и IT.
3. Метод дополнительного заземлённого электрода, в таком случае проверяется УЗО и автоматы, которые расположены рядом. От второго метода данный способ отличается тем, что все резисторы соединяются с вспомогательным и независимым электродом через вольтметр. Далее происходит контрольный замер между ним и токопроводящими частями. И затем регистрируются все значения тока, на которых срабатывает УЗО.

Для того, чтобы правильно подобрать метод проверки УЗО, необходимо определить его местоположение, технические характеристики и условия эксплуатации. Помните, что проверка выполняется с помощью специальных инструментов и рабочая температура не должна быть ниже, чем плюс 5 градусов по Цельсию. УЗО считается полностью функциональным, если все дифференциальные точки срабатывания и показатели расположены в пределах нормированных значений, от 50 до 100%, а время отключения самого УЗО не превышает 0,3 секунды.

Если же УЗО имеет свои технические характеристики и другие пределы срабатывания, которые указаны заводом-изготовителем в паспорте, то необходимо это учесть и проанализировать оборудование до контрольных мероприятий, указанных в паспорте.

В ходе проверки выявляются неисправные УЗО, которые могут стать причиной возгорания, поломки и выхода из строя дорогостоящих приборов и оборудования.

Как часто нужно проводить проверки?

Согласно нормативным документам и требованиям, необходимо один раз в 3 года проводить проверки УЗО. Помните, что эта характеристика и время проверки относительно, всё зависит от типа системы и её загруженности. Проверки обязательно делаются после сдачи электромонтажных работ, а также после устранения любой аварийной ситуации. Правом проведения проверки наделены государственные организации или специалисты, которые имеют соответствующие лицензии, специальные приборы и оборудование для того, чтобы проводить испытания УЗО.

После испытаний на руки заказчику выдаётся акт проверки, он соответствует установленному законодательством образцу. В нем подробно описаны все зарегистрированные параметры, указаны все нормируемые значения и стандарты, а также особо выделены обнаруженные отклонения. Документ подписывается лицом, которое осуществляло проверку и ставится печать организации.
